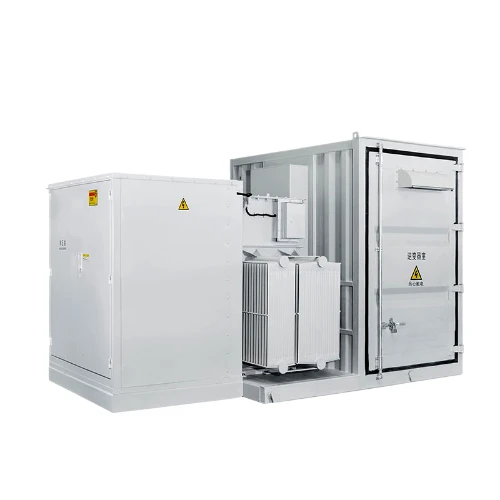

Subestação da caixa fotovoltaica

Enviar inquérito

Introdução de Produto

A caixa de geração de energia fotovoltaica - Tipo Transformer combina uma etapa de geração de energia fotovoltaica - subestação de sub -fabricação pré -fabricada e montada em uma fábrica. A subestação inclui uma etapa - UP Transformer, um alto -} interruptor de carga de vácuo de tensão - combinação de fusíveis, um baixo -} switch de tensão, fiação interna (cabos, barrocos, etc.), um transformador de potência e outros equipamentos de Auxiliar Este tipo - testado, a subestação completa e externa oferece vantagens como integridade, facilidade de instalação, um curto período de construção, baixos custos operacionais, alta resistência estrutural e forte resistência à corrosão. É ideal para operação em ambientes agressivos, como praias, pastagens e desertos.

Vantagens do produto

Tecnologia líder
- A corrosão padrão e as soluções de proteção por pulverização de sal atendem aos mais severos requisitos de- requisitos ambientais do site
- estrutura compacta, pegada pequena e instalação fácil
- Estrutura totalmente fechada e totalmente isolada para operação segura e confiável
- Operação fácil, manutenção - livre e baixo custo do equipamento

Gabinete
- feita de alta - qualidade a frio - rolada e quente - dip galvanized Steel Steel
- superfície pulverizada eletrostaticamente com plástico, garantindo resistência à tinta de 50 anos
- corte, perfuração e flexão usando o equipamento CNC a laser garante precisão
- O produto consiste em um compartimento de tensão - alto, um compartimento de tensão baixo - e um transformador e um transformador
- O gabinete é pre - instalado com: um raio de raio, um interruptor de carga, um trocador de torneira do transformador, um fusível protetor, um termômetro de óleo, um medidor de nível de óleo, uma válvula de alívio de pressão e uma válvula de drenagem de óleo

Acessórios
- O lado baixo - de tensão está equipado com um disjuntor principal e protetor de sobretensão e um projeto e instalação completos de sistemas automatizados de medição e controle inteligente estão disponíveis.
- O transformador é um transformador de perda - - - {} {2} {} {2}- {Transformador imerso fabricado por Hengfengyou Electric.

Unidade funcional
- Uma estrutura totalmente selada utiliza o óleo do transformador como um meio de dissipação isolante e de calor, resultando em um design compacto e excelente desempenho de dissipação de calor.
- A porta do compartimento de tensão alta - está equipada com uma trava eletromagnética e um indicador ao vivo, impedindo que ela se abre quando o lado alto -} está ativo. A porta externa da caixa - Tipo Transformador está equipada com uma trava mecânica, cumprindo os cinco requisitos de proteção - para altos produtos de tensão - e garantindo a segurança pessoal.

Condições de uso

Altitude	Menor ou igual a 4000m
Temperatura ambiente	Temperatura máxima +42 grau, temperatura mínima -40 graus
Umidade	A umidade relativa média diária não excede 95%; A umidade relativa mensal média não excede 90%
Velocidade do vento	A velocidade do vento ao ar livre não excede 45m/s
Resistência à vibração	A aceleração horizontal não é superior a 0,4m/s², a aceleração vertical não é superior a 0,15m/s²
Inclinação do local de instalação	Não mais que 3 graus
Ambiente de instalação	O ar circundante está livre de poluição óbvia, como gases inflamáveis, e o local de instalação está livre de vibrações graves.

Se a ordem deste produto exceder as condições acima, você poderá negociar com nossa empresa.

Estrutura do produto e diagrama de aparência

product-343-277

Diagrama de esquema típico

product-365-127

Principais parâmetros técnicos

Item		Unidade	Alta - interruptor de tensão		Transformador		Baixo - Equipamento elétrico de tensão
Tensão nominal		Kv	12	40.5	10.5/0.8	35/0.8	0.8
Capacidade nominal		KVA			1000-3300
Frequência nominal		Hz	50		50		50
Corrente classificada		A	200	63
Frequência de potência de 1 minuto suporta tensão	Fase - para - fase e para o solo	Kv	42	95	35	85	5
Frequência de potência de 1 minuto suporta tensão	Pausa isolada	Kv	48	110			5
Lightning Impulse suporta tensão	Fase - para - fase e para o solo	Kv	75	185	75	220	12
Lightning Impulse suporta tensão	Pausa isolada	Kv	85	215			12
Classificado curto - Corrente de quebra de circuito (rms)		Ka		31.5			50
Classificado Short - Horário suporta atual (rms)		Ka	20(4S)	20(4S)			40(1S)
Classificação Classificada - Circuito de criação de corrente (valor de pico)		Ka	50	50
Corrente do pico nominal		Ka	50	50
Nível de proteção		IP33
Nível de conversa		Menor ou igual a 55dB
